Nanotrac Wave Particle Size Analyzer
[제조사 : Microtrac] |
돌아가기 |
|
[Ordering Information] |
Cat. # |
제 품 명 |
|
Nanotrac |
Nanotrac Wave PSA |
견적요청 |
Dynamic Light Scattering (동적광산란법)을 이용한
Particle Size Analyzer
Sample 입자의 브라운운동(Brown Motion)을 분석하여 입도 측정
동적광산란법을 이용하여 하나의 장비로 3가지 분석
- Particle Size Analysis
- Zeta Potential Measurement (Option)
- Molecular Weight Measurement (Option)
[주요 특징]
- 고분해능, 고신뢰성
Heterodyne technolgy를 채용하여 기준광과 산란광을 조합하여 고신뢰성의 정보를 얻음
Log linear scale algorithm을 채용하여 산란광 정보를 주파수로 정보로 변환하여 정확한 입도분포 측정
- 고재현성
Optical fiber 방식을 채용하여, 입자에 직접 laser 조사 하여, 고농도에서 저농도까지 안정적인 Data 정보 얻음

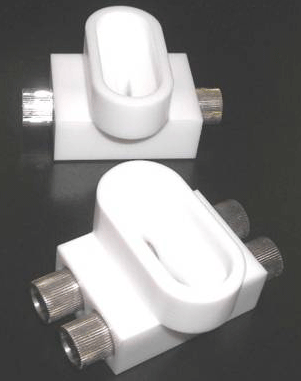

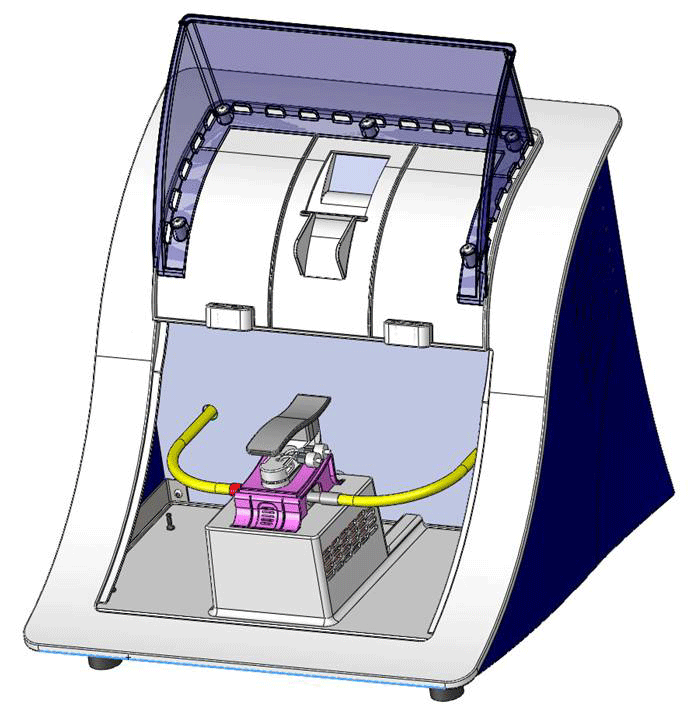

- 획기적인 Cell 구조 (No Cuvette)
- Sample cell 의 세척 편의성 향상 (탈착 및 교체 가능)
- 제타전위 측정 기능의 확장
- 온도조절 기능 추가 (5 ~ 90℃)
- 온도조절기능 내장
Peltier 소자를 내장하여 정확한 온도제어
- 분자량 측정
Sample 농도를 조정하여 정적광산란법에 따른 계측을 실행하고, Debye plot을 이용하여 절대분자량과 제2비리얼 계수를 계산
|
|
|
|
제품 동영상 |
동영상 자료실 가기 |
|
|
Particle Size Analyzer - Nanotrac Wave |
|
[SPECIFICATION] |
|
|
Model |
Nanotrac Wave |
Method |
Dynamic Light Scttering (동적광산란법) |
Measuring range |
입도범위: 0.8 ~ 6,500 nm
제타전위: - 200 ~ +200 mV
분자량: 1kDa ~ 20 MDa |
Temperature range |
5 ~ 90℃ |
Laser source |
반도체 laser 780 nm |
Power |
3 mW nominal |
Detection system |
Silicon Photo Diode |
Sample capacity |
0.05 ~ 2.0 g |
Sample cell module |
Nano, Zeta, Folw thru cell |
Dry system |
Wet, dry sample 모두 측정 (optional) |
Typical analysis time |
10 ~ 1,800 sec. |
Dimensions |
355 x 381 x 330 mm (W x D x H) |
Weight |
15 kg |
[Principle of Nanotrac Wave] |
|

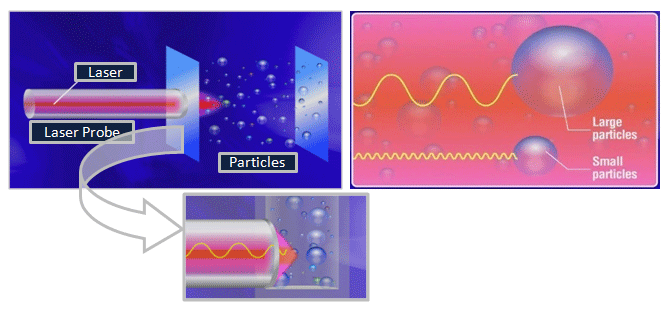

①Brown Motion |
 |
- 브라운 운동: 입자가 수 um이하의 미립자가 되면 용매의 분자운동에 의해서 영향을 받아 입자가 운동하는 것을 말함
- 입자의 운동 속도는 입자의 크기에 따라 달라지며, 작은 입자는 빠르게, 큰 입자는 천천히 움직임
- 이때 Laser 광을 조사하면, 그 속도에 따라서 위상이 다른 빛의 산란이 일어남 (도플러현상 = Doppler shift)
|
②Heterodyne Technology |
|
 |
- 고신뢰성 DATA 실현 - Heterodyne Technology 채용
-
기준광과 산란광을 조합하여 고신뢰성 정보를 얻는 Heterodyne 법을 채용
- 미약한 광 산란정보를 그대로 전기시호로 변환하여 증폭
- 단시간에 고신뢰성, 고분해능 실현
- Log Liner Scale Algroithm 채용
-
고속 FFT (Frequency Fourier Transform) 기술을 이용하여 각 입자경의 정보를 주파수 성분으로 구분한 분포로 변환하여 정확한 입도분포를 획득
|
③Optical Fiber |
|
 |
- Optical fiber 에서 입자에 직접 Laser를 조사
(직접겁출방식)
- Noise를 저감하고, 후방산란광을 고효율로 검출가능
- 고농도에서 저농도까지 안정된 Data 획득
- 고재현성 실현
|
|
|
