[Application] 금속 / 재료소재 - 금속소재, 세라믹재료, 제약, 섬유 - 미세결정 입자 및 형태, 구조 분석 반도체 / MEMS - Wafer, Bonding wire, LED, Nano tech - CNT (Carbon nano tube), Micro-pattern 국방과학 및 교육 환경 / 에너지 - Solar cell, 2차전지, 환경공학 바이오 / 의료 - Animal & Plant cell, Bacteria - Cosmetic

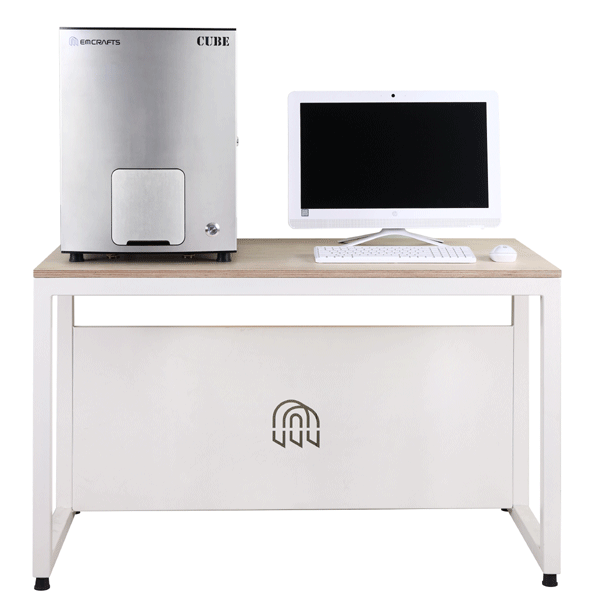

[Ordering Information] Cat. # 제 품 명    Cube-II Cube-II Mini-SEM 견적요청 누구나 쉽게 사용할 수 있는 Mini-SEM (탁상형 주사현미경) 일반 현미경의 Module를 소형화한 compact design 간결하고 손쉬운 구성으로 편리성 강조 마우스활용을 이용한 배율 증감 조정 Auto-start, Focus, Spot mode 등의 자동기능 탑재 저장한 이미지를 open하여 수정할 수 있는 S/W 탑재   [주요 특징] 최대배율 200,000 배 구현 65kg 무게의 초경량 SEM 진공해제 10초 이내로 신속한 시료교체 한번에 동시 3개 시료 기본장착 미세입자 구조 분석에 최적 최대샘플 크기: 100(D) x 48(H) ㎜ Mini-SEM 유일 5-axis stage 구축 (Tilt 구현) - X, Y(42 mm), Z(5 ~ 53 mm), R(360º), Tilt(-90~+90˚)), Variable Aperture (30, 50, 100, 200㎛) 장착 - Beam spot size 조정으로 고분해능 영상 구현 자동화 기능 구현 - Focus, Contrast, Contrast / Brightness - Spot size, Stigmator 폭 넓은 Chamber 구성으로 다양한 Sample 분석 (option) - EDS, BSE, Motorized stage etc. 다양한 확장성 마우스 조작으로 간편하고 다양한 이미지 측정 및 분석

[User Installation]

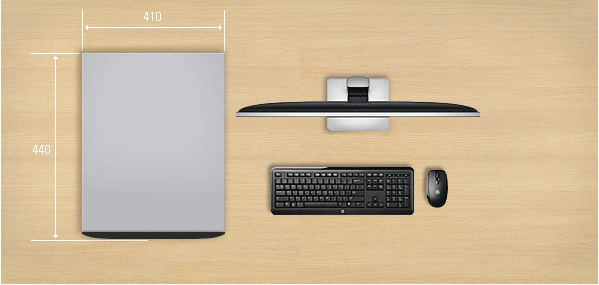

		Compact size: 410 (W) x 440 (D) mm Table size: 1600 (W) x 800 (D) mm

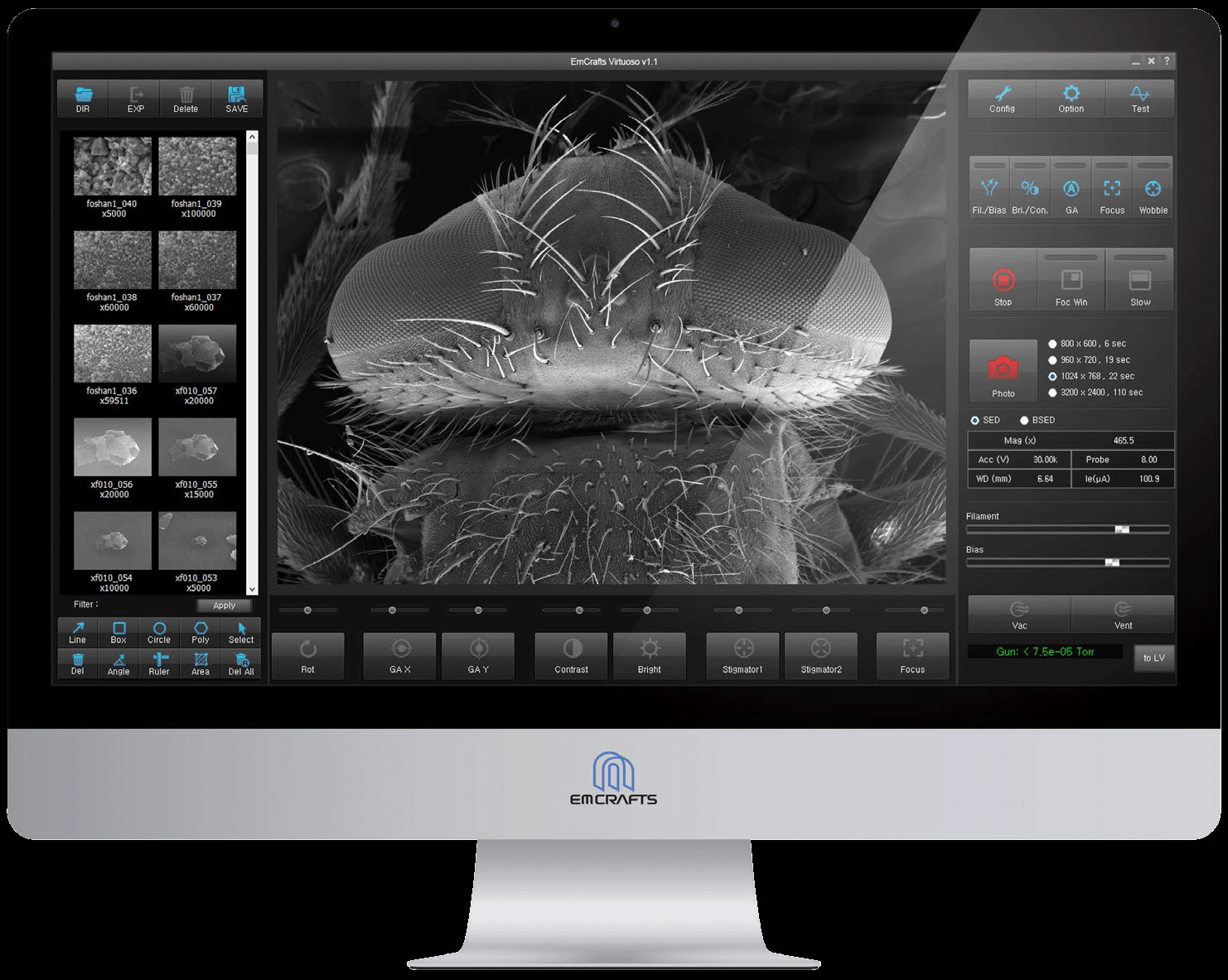

[User Interface]
사용절차 : Sample 확인[CCD 카메라] → Magnification → Focus → Contrast & Brightness                 → High Scan mode → Save 사용자(기본, 고급) 모드 구성으로 접근성이 편리하며, 화면상에서 Mouse (wheel, drag)만으로 초점, 배율, 자동이동 기능 구현 Mearsurement (길이, 면적, 각도, Text..), Archives, Image 편집 S/W, EDS Mode 기능 구성

[IMAGE EXAMPLE]
	Life science				Material science
곤충, 동식물구조 관찰 백혈구, 적혈구 등의 생체조직 관찰 약의 표면구조 관찰				재료분야: 금속, 세라믹, 신소재, 고분자 등 Topography, morphology, composition Crystallography
	Electronics				Natural resource
반도체, 디스플레이, 기계부품, 나노융합기술 2차전지, CNT, solar cell, LED 등의 미세결정구조의 관찰				천연자원: 금, 구리, 백금, 석탄, 암석 등의 구조와 물성 관찰 일반식물 등의 표면관찰

[SPECIFICATION]
Model		Cube-II
스테이지		5-axis system   - X,Y-axis: 42 mm / Z-axis: 5 ~ 53 mm / R-axis: 360º / T-axis: -90 ~ 90º (수동)
진공모드		High vacuum system (<9 x 10-3Pa)  Charge reduction mode
진공시스템		Rotary pump + Turbo molecular pump [Full Automation System]
전자총		텽스텐 필라멘트 (Pre-centered tungsten filament cartridge)
Detector		이차전자 (SE detector ), 후방산란전자 (4Ch BSE detector) -option
분해능		5.0nm (SE image at 30kV)
배율		x 10 ~ x 200,000
가속전압		1kV ~ 30kV
전자빔이동		100 um
최대시료크기		가로, 세로: 140 mm, 높아: 80 mm
Working distance		5 ~ 53mm
시료로딩시간		90초 (진공), 10초 (해제)
자동기능		자동밝기, 명암조절, 자동초점, 자동비점조절
이미지저장방식		JPG, TIFF, BMP, PNG
관찰모드		Focus mode: 320 x 240) pixel, resizable  Preview mode: 800 x 600 pixel  Slow mode: Applicable to both preview and focus mode  Photo mode: Up to 3200 x 2400 pixel
운영PC		Window10-bases All-in-one 21.5" Workstation
제품크기		410(W) x 440(D) x 520(H)mm, 65kg
옵션장비		EDS (All-in-one model SEM-EDS), Chamber camera, 자동로테이션,  자동틸트, 네비게이션
전원		Single phase, 100 ~ 240VAC, 50/60Hz, 1kVA
