EM-30     [Application] 금속 / 재료소재 - 금속소재, 세라믹재료, 제약, 섬유 - 미세결정 입자 및 형태, 구조 분석 반도체 / MEMS - Wafer, Bonding wire, LED, Nano tech - CNT (Carbon nano tube), Micro-pattern 국방과학 및 교육 환경 / 에너지 - Solar cell, 2차전지, 환경공학 바이오 / 의료 - Animal & Plant cell, Bacteria - Cosmetic

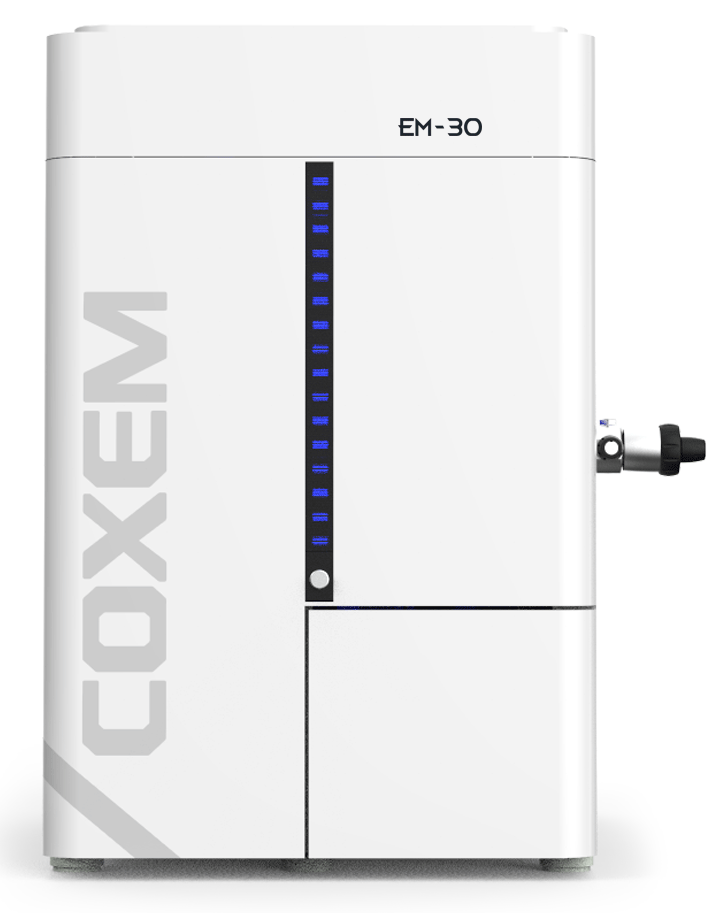

[Ordering Information] Cat. # 제 품 명    EM-30 EM-30 Mini-SEM 견적요청 누구나 쉽게 사용할 수 있는 Mini-SEM (탁상형 주사현미경) 일반 현미경의 Module를 소형화한 compact design 간결하고 손쉬운 구성으로 편리성 강조 마우스활용을 이용한 배율 증감 조정 Auto-start, Focus, Spot mode 등의 자동기능 탑재 저장한 이미지를 open하여 수정할 수 있는 S/W 탑재   [주요 특징] 최대배율 100,000 배 구현 전자현미경의 긱본에 충실한 고성능, 실속형 모델 Secondary Electron (2차전자영상 - SE) 자동화 (X, Y, Tilt) stage를 통한 신속한 샘플이동 Navigation holder map 및 카메라를 통한 손쉬운 샘플추적 높은 수준의 진공시스템으로 진공까지 3분 소요 SEM 내부 터보펌프, 외부 로타리 펌프를 이용 자동화 기능 구현 - Focus, Contrast, Contrast / Brightness - Spot size, Stigmator 폭 넓은 Chamber 구성으로 다양한 Sample 분석 (option) - EDS, BSE 등 다양한 확장성 마우스 조작으로 간편하고 다양한 이미지 측정 및 분석 제품 설치 부터 교육, 운영관리까지 3시간이면 충분 설치 30분, 현장 실습교육, 원격지원 서비스 제공 [Mini-SEM의 장점] 저렴한 가격 및 유지비용 부담 최소화 손쉬운 조작으로 다수인원 공동 사용 가능 설치면적 최소화 및 별도의 유틸리티 구축이 필요업음 국내 제품으로 신속한 서비스 및 안정적 유지관리 외부분석 (출장, 예약, 비용)의 부담 해소 신속, 실시간 분석 가능

제품 동영상	동영상 자료실 가기
Tabletop SEM Intro - Model EM30 series

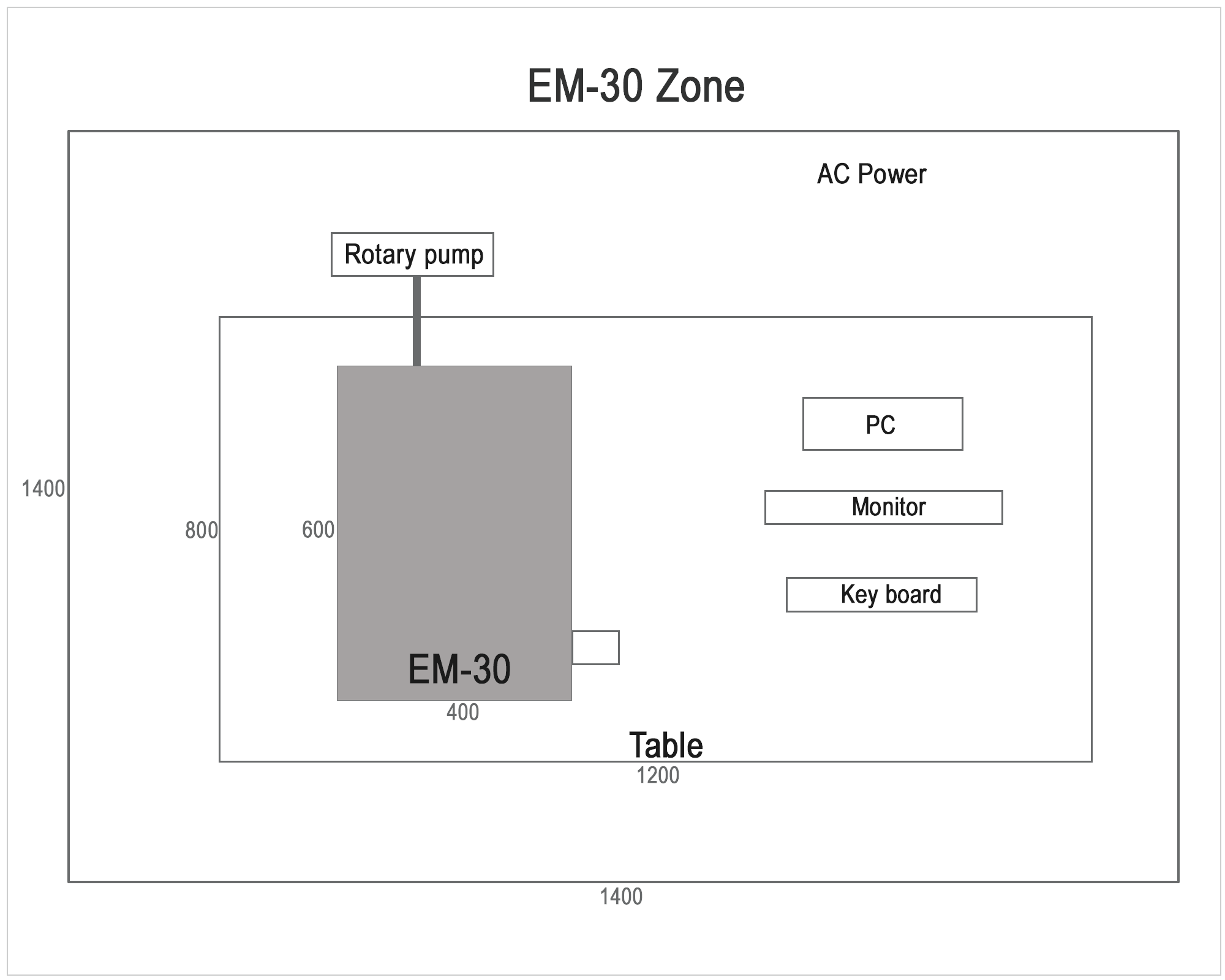

[User Installation]

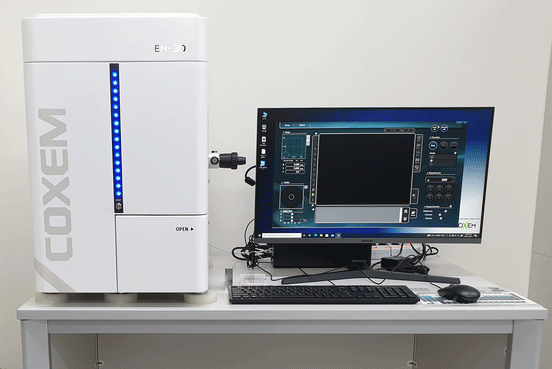

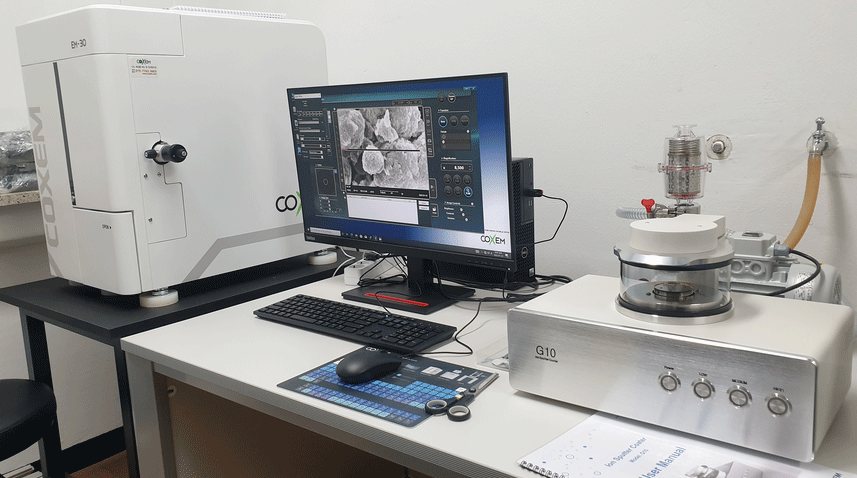

SEM EM30 + PC		SEM EM30 + PC + Coater G20

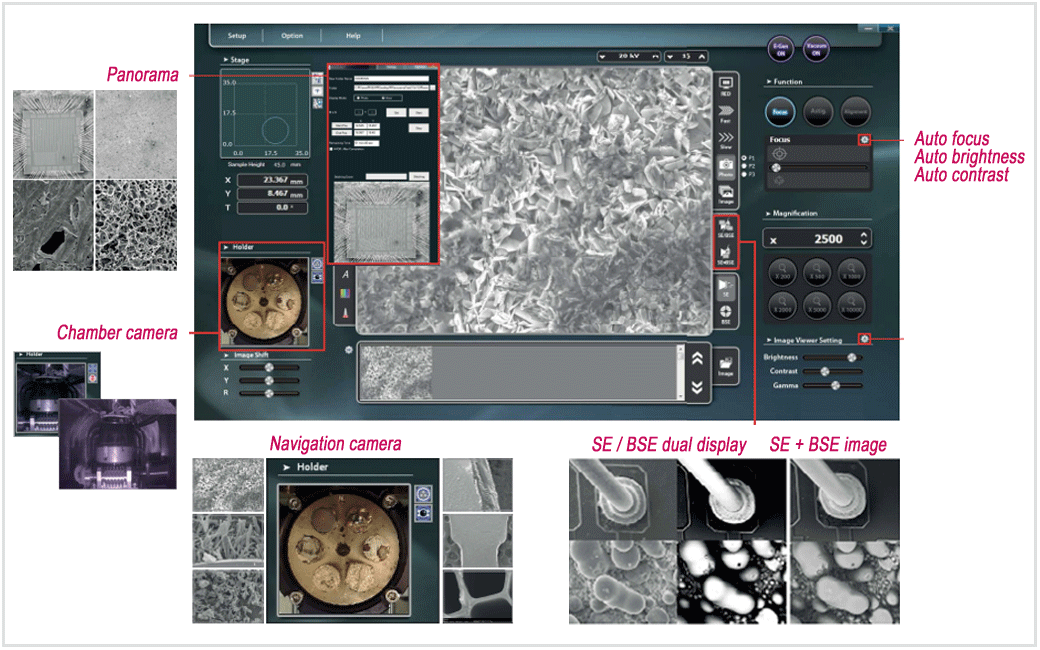

[User Interface]

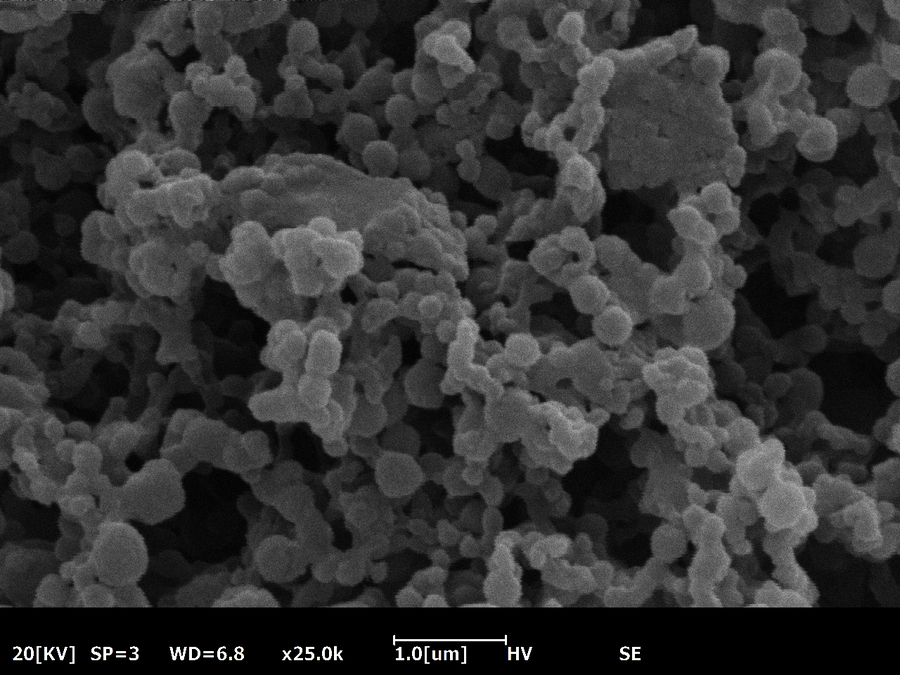

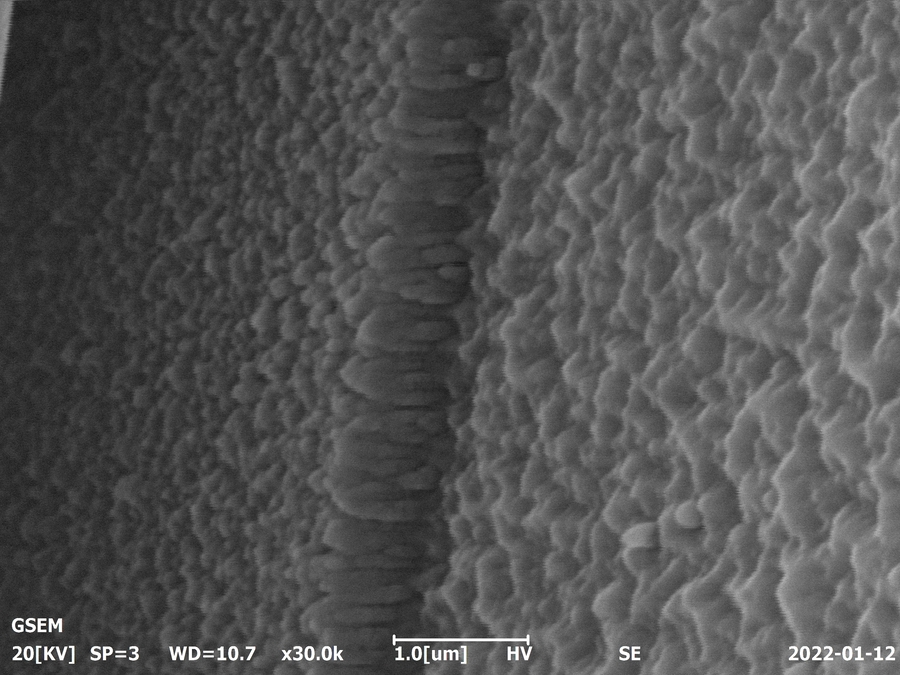

[IMAGE EXAMPLE]

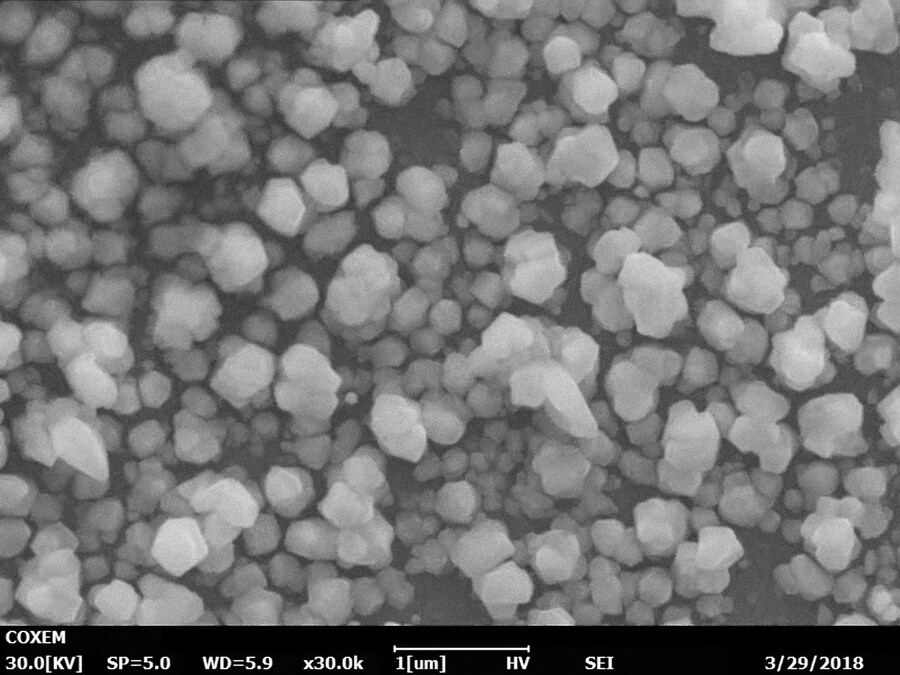

Battery powder				Electronics

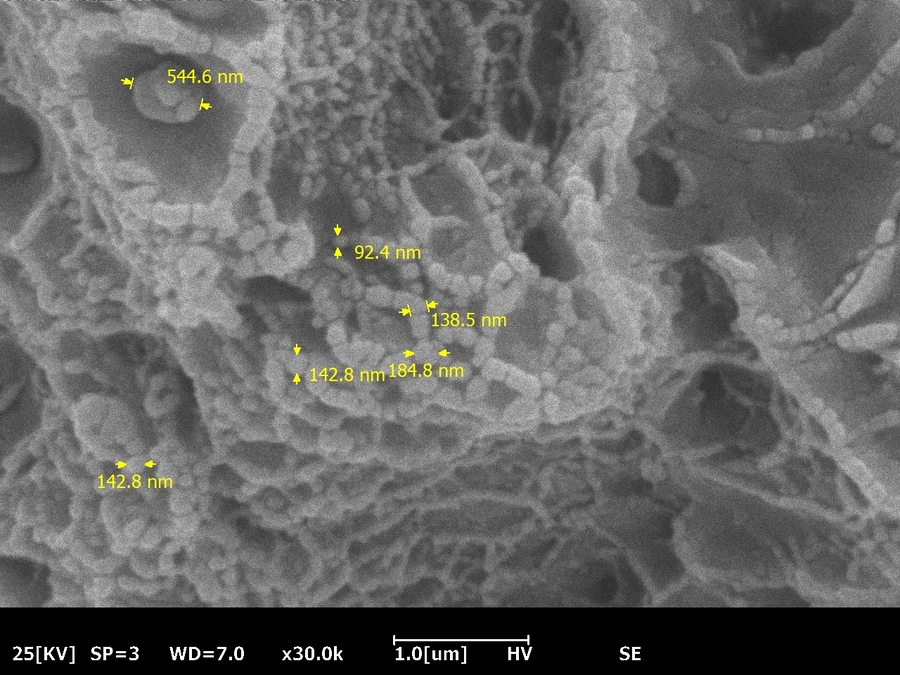

Nano particle				Nano powder

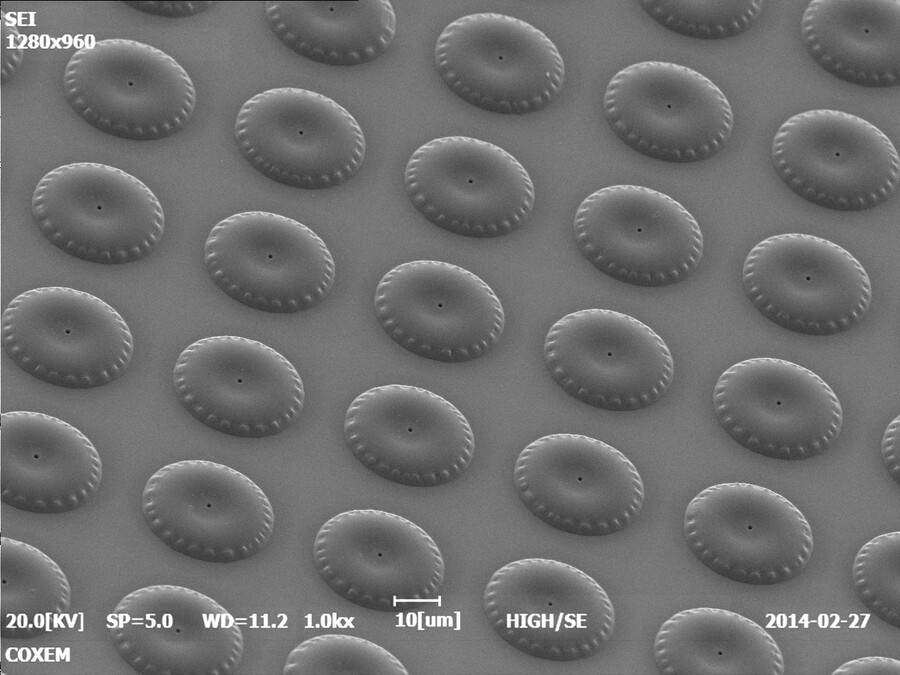

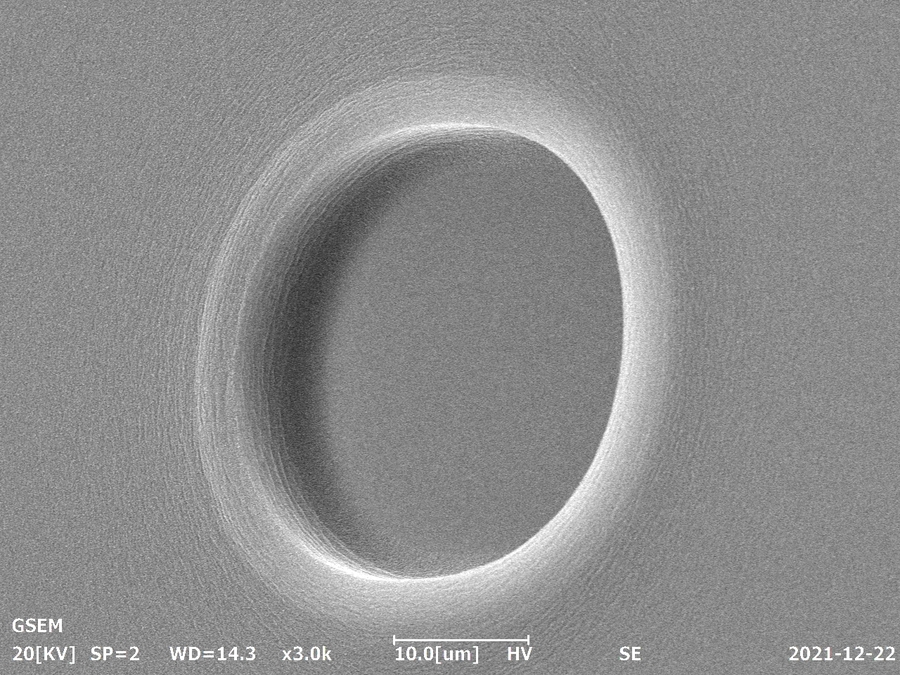

Pattern				Si Wafer

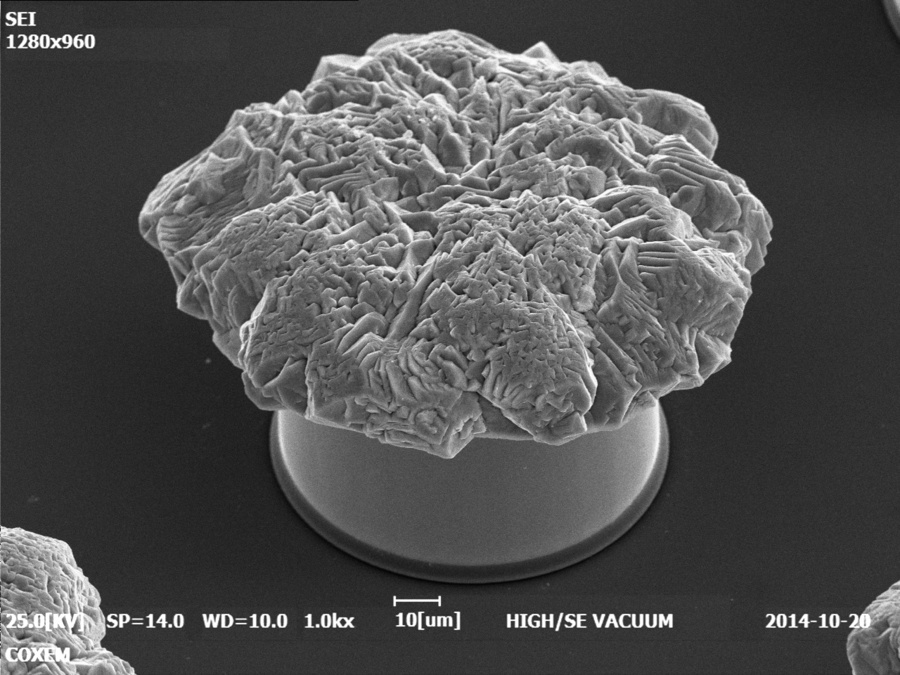

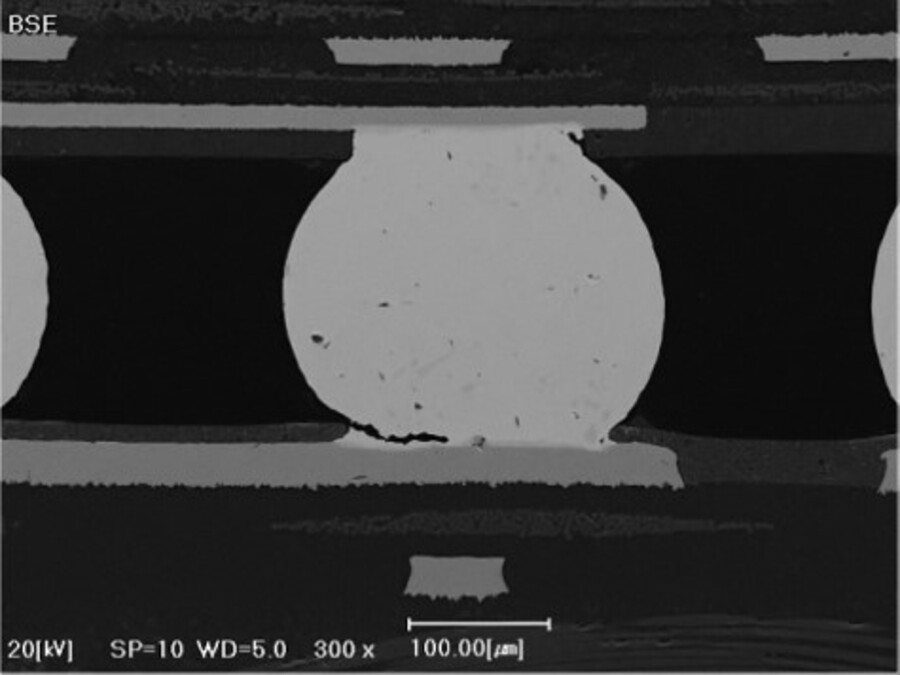

Solder ball				Wafer

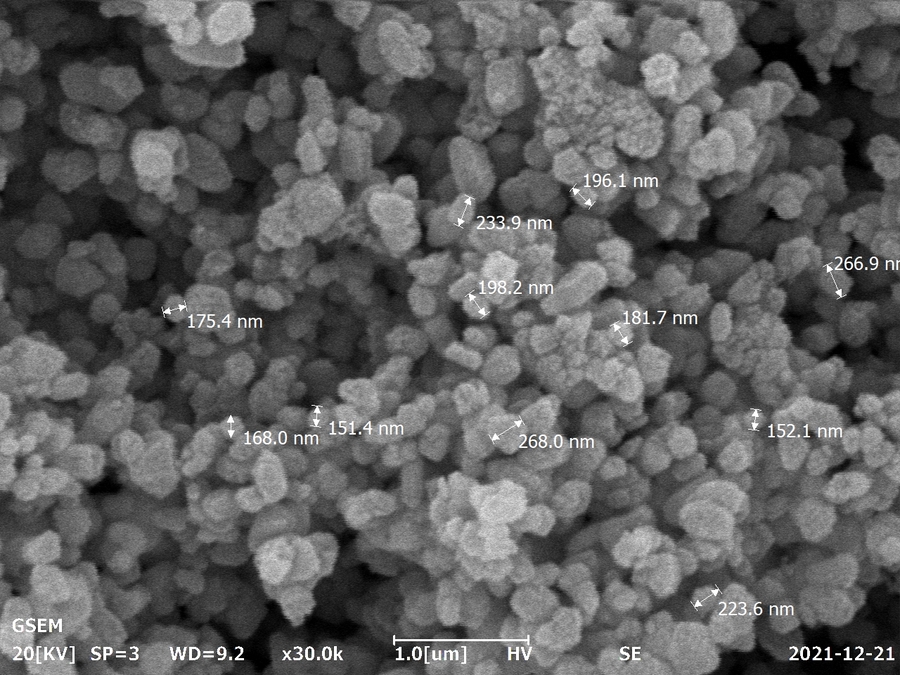

Powder				Solar cell
Metal surface - SE mode				Metal surface - BSE mode
Display board - SE mode				Display board - BSE mode

[SPECIFICATION]
Model	EM-30	EM-30N
Performance
	Resolution : 5.0 nm (at 30kV)
	Magnification : x20 to x100,000  (유효배율 : x50,000)	Magnification : x20 to x150,000  (유효배율 : x70,000)
	Accelearating Voltage : 1 to 30kV  (1/3/5/10/15/20/30kV-6steps)	Accelearating Voltage : 1 to 30kV  (Adjustable in 1kV step)
	Electron Gun : Tungsten(W), Pre-Align Cartridge Filament
	Images : SE Detector    Secondary Electron (2차전자영상 - SE)	Images : SE, BSE (Multi-detector)    Secondary Electron (2차전자영상 - SE)    Back Scattered Electron (BSE)
Electron Optics
	Filament : Tungsten(W) Hairpin type
	Lens System : Second Reducing System
Specimen  Stage
	X, Y, R, Z, T : 5-axis control   - X (35mm), Y (35mm) - Auto Stepper Motor Stage    - Tilt(0 ~ 45°) - Auto Stepper Motor Stage    - Rotation (360°) - Beam Rotation   - Z (5~50mm) - Manual
	Working Distance : 5 ~60mm
	Specimen Size(Max) : 70mm(W) x 45mm(H)
Image Display
	Scan Mode : 320x240 (Reduced mode), 640x480 (TV mode), 800x600 (Slow screen),                      1280x960, 2560x1920, 5120x3840 (Photo screen capture mode 1. 2. 3)
	Image Format : JPEG, TIFF, BMP, PNG
	Image Display : 22" LCD Monitor
	Control System : PC Controlled by USB
	Operating System : Windows 7, Windows 10
	S/W : 길이, 각도, 면적 측정가능
Processing Mode
	Automatic Control   - Auto Start, Focus, Brightness & Contrast   Holder Map Navigation   - Sample Holder Map : Click and Go  Mouse wheel Zoom In/Out	Automatic Control   - Auto Start, Focus, Brightness & Contrast   Duplex Navigation   - Sample Snap Shot Function: Click and Go  Panorama Shot - Auto moving save: Large ared image mixing  Image Dispaly   - SE & BSE Image: Mixing, Dual Display, Save
Vacuum System
	Vacuum System : Fully Automation    - Turbo Molecular pump : 1unit (80L/sec)    - Rotary Pump : 1unit (100L/sec)   - High Vacuum Mode	Vacuum System : Fully Automation    - Turbo Molecular pump : 1unit (80L/sec)    - Rotary Pump : 1unit (100L/sec)   - High & Low Vacuum Mode
General
	Dimensions : 400 x 600 x 550 mm, 85 kg
	Power : 220 V, 50 / 60 Hz
