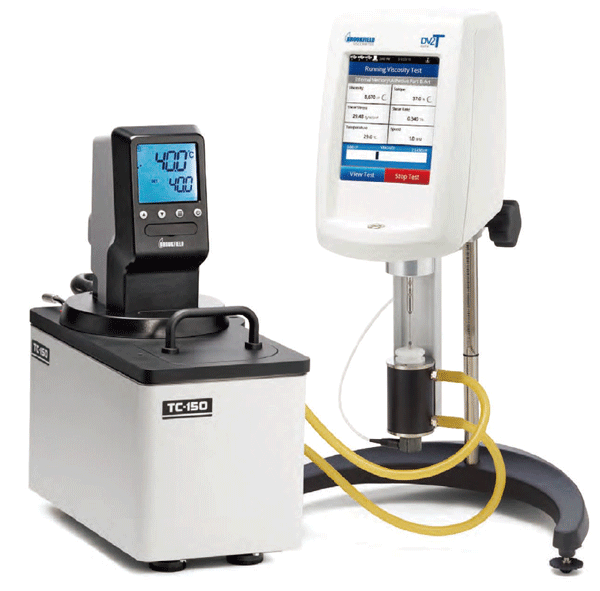

항온수조를 이용한 온도조절

[Ordering Information] Cat. # 제 품 명   SSA Small Sample Adapter 견적요청 제한된 시료량의 Rheological 특성 평가   [주요 기능] 제한된 시료량의 Rheological 특성 평가 2~16 ml 의 소용량 샘플의 점도 측정 Spindle 의 종류에 따라서 점도측정범위, 시료량을 다르게 적용 DV2T, DV3T, DV1M, DVE, Dial Reading 모델에 장착 탈착 가능한 sample chamber - sample chamber를 쉽게 교환/세척할 수 있도록 설계 온도 조절 - Brookfield 항온순환수조 사용시 sample chamber를 water jacket에 부착하여 온도를 정확하게 조절 - 작동 온도 범위는 -15℃~100℃

[점도계 악세사리]

Small Sample Adapter	2~ 16 ml의 소량의 sample을 측정하고자 할 때 사용하는 adapter
	- Water jacket으로 신속하고 정확한 시료 온도조절 가능 - 교환이 쉬운 Sample chamber - water jacket 에 단단히 장착 - 점도계나 항온조 설치를 방해하지 않으면서 sample chamber를 쉽게   교환/세척할 수 있도록 설계 - 온도 probe가 연결된 sample chamber로 sample의 정확한 온도 측정         표준 구성품 1. Water Jacket 2. Locating Channel Assembly 3. SC4 Spindle 선택 4. SC4 Sample Chamber 선택 5. 절연 Cap 6. Coupling Nut 및 Extension Link 7. RTD Temperature Probe 가 내장된 Chamber (Optional)

각 Spindle 점도 범위
	Spindle	SC4-18	SC4-31	SC4-34	SC4-16	SC4-25
	Sample chamber	SC4-13R(P)	SC4-13R(P)	SC4-13R(P)	SC4-8R(P)	SC4-13R(P)
	Sample volume	6.7 ml	9.0 ml	9.4 ml	4.2 ml	16.1 ml
	Shear rate(sec-1)	1.32 N	0.34 N	0.28 N	0.29 N	0.22 N
DV3T-LV		1.2 ~ 30K	12 ~ 300K	24 ~ 600K	48 ~ 1.2M	192 ~ 4.8M
DV2T-LV		1.5 ~ 30K	15 ~ 300K	30 ~ 600K	60 ~ 1.2M	240 ~ 4.8M
DV1M-LV		3 ~ 10K	30 ~ 100K	60 ~ 200K	120 ~ 400K	800~ 1.6M
DVE-LV		3 ~ 10K	30 ~ 100K	60 ~ 200K	120 ~ 400K	800~ 1.6M
LVT		5 ~ 10K	50 ~ 100K	100 ~ 200K	200 ~ 400K	800~ 1.6M
	Spindle	SC4-21	SC4-27(D)	SC4-15	SC4-28	SC4-29	SC4-14
	Sample chamber	SC4-13R(P)	SC4-13R(P)	SC4-7R(P)	SC4-13R(P)	SC4-13R(P)	SC4-6R(P)
	Sample volume	7.1 ml	10.4 ml	3.8 ml	11.0 ml	13.5 ml	2.1 ml
	Shear rate(sec-1)	0.93 N	0.34 N	0.48 N	0.28 N	0.25 N	0.40 N
DV3T-RV		20 ~ 500K	100 ~ 2.5M	200 ~ 5M	200 ~ 5M	400 ~ 10M	500~12.5M
DV2T-RV		25 ~ 500K	125 ~ 2.5M	250 ~ 5M	250 ~ 5M	500 ~ 10M	625~12.5M
DV1M-RV		50 ~ 170K	250 ~ 830K	500 ~ 1.7M	500 ~ 1.7M	1K ~ 3.3M	1.25K~4.2M
DVE-RV		50 ~ 170K	250 ~ 830K	500 ~ 1.7M	500 ~ 1.7M	1K ~ 3.3M	1.25K~4.2M
RVT		50 ~ 100K	250 ~ 500K	500 ~ 1.7M	500 ~ 1M	1K ~ 2M	1.25K~2.5M
	Spindle	SC4-21	SC4-27(D)	SC4-15	SC4-28	SC4-29	SC4-14
	Sample chamber	SC4-13R(P)	SC4-13R(P)	SC4-7R(P)	SC4-13R(P)	SC4-13R(P)	SC4-6R(P)
	Sample volume	7.1 ml	10.4 ml	3.8 ml	11.0 ml	13.5 ml	2.1 ml
	Shear rate(sec-1)	0.93 N	0.34 N	0.48 N	0.28 N	0.25 N	0.40 N
DV3T-HA		40 ~ 1M	200 ~ 5M	400 ~ 10M	400 ~ 10M	800 ~ 20M	1K~25M
DV2T-HA		50 ~ 1M	250 ~ 5M	500 ~ 10M	500 ~ 10M	1K ~ 20M	1.25K~25M
DV1M-HA		100 ~ 300K	500 ~ 1.7M	1K ~ 3.3M	1K ~ 3.3M	2K ~ 6.7M	2.5K~8.3M
DVE-HA		100 ~ 300K	500 ~ 1.7M	1K ~ 3.3M	1K ~ 3.3M	2K ~ 6.7M	2.5K~8.3M
HAT		100 ~ 200K	500 ~ 1M	1K ~ 2M	1K ~ 2M	2K ~ 4M	2.5K~5M
	Spindle	SC4-21	SC4-27(D)	SC4-15	SC4-28	SC4-29	SC4-14
	Sample chamber	SC4-13R(P)	SC4-13R(P)	SC4-7R(P)	SC4-13R(P)	SC4-13R(P)	SC4-6R(P)
	Sample volume	7.1 ml	10.4 ml	3.8 ml	11.0 ml	13.5 ml	2.1 ml
	Shear rate(sec-1)	0.93 N	0.34 N	0.48 N	0.28 N	0.25 N	0.40 N
DV3T-HB		160 ~ 4M	800 ~ 20M	1.6K ~ 40M	1.6K ~ 40M	3.2K ~ 80M	4K~100M
DV2T-HB		200 ~ 4M	1K ~ 20M	2K ~ 40M	2K ~ 40M	4K ~ 80M	5K~100M
DV1M-HB		400 ~ 1.3M	2K ~ 6.7M	4K ~ 13.3M	4K ~ 13.3M	8K ~ 26.7M	10K~33.3M
DVE-HB		400 ~ 1.3M	2K ~ 6.7M	4K ~ 13.3M	4K ~ 13.3M	8K ~ 26.7M	10K~33.3M
HBT		400 ~ 800K	2K ~ 4M	4K ~ 8M	4K ~ 8M	8K ~ 16M	10K~20M
M = 1,000,000   K = 1,000    cP = centipoise   mPas = millipascal seconds SC4-13R: Sample chamber   SC4-13RP: Sample chamber with RTD temperature probe SC4-13RPY: Sample chamber with RTD temperature probe and cable to viscometer /rheometer
