[표준구성품] 점도계 본체 4 Spindle (LV모델) 6 Spindle (RV, HA, HB 모델) Lab stand (모델A) Spindle guard leg (HA, HB모델제외) 운반용케이스

[Ordering Information] Cat. # 제 품 명   DVE-LV DVE-LV Rotational Viscometer 견적요청 DVE-RV DVE-RV Rotational Viscometer 견적요청 DVE-HA DVE-HA Rotational Viscometer 견적요청 DVE-HB DVE-HB Rotational Viscometer 견적요청 가장 간단하고 편리하게 사용할수 있는 점도계   [주요 기능] 가장 간단하고 편리하게 사용할수 있는 점도계 Digital display 정보 - 점도 (cP 또는 mPas) - % Torque - 속도 / Spindle Spindle rpm range: 0.3 ~ 100 rpm 18개 speed 중 선택 새로운 사용자 인터페이스 - 키패드로 조절 - 클로즈업할때나 원거리에서도 선명한 스크린 새로운 A모델 스탠드 정확성: +/- 1.0% 미만 재현성: +/- 0.2%

[SPECIFICATION]
Model	점도범위 cP (mPas)		Spindle speed
	최소	최대	RPM	선택개수
DVE-LV	1*	2 M	0.3 ~ 100	18
DVE-RV	100**	13 M	0.3 ~ 100	18
DVE-HA	200**	26 M	0.3 ~ 100	18
DVE-HB	800**	104 M	0.3 ~ 100	18
	표준 Spindle은 15 cP 부터 측정 가능 * 1 cP와 같은 낮은 점도는 추가 액세서리를 사용하여 측정가능 ** 최소점도는 선택사양 RV/HA/HB-1 spindle로 가능 M = 1,000,000, cP = Centipoise, mPas = Millipascal seconds

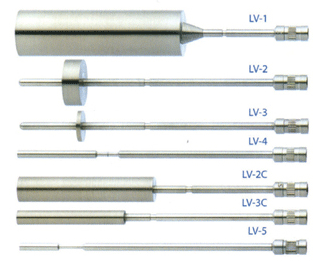

LV Spindles	기본구성: LV-1 ~ LV-4
	Spindle 측정범위 LV-1 (61) 15 ~ 20K LV-2 (62) 50 ~ 100K LV-3 (63) 200 ~ 400K LV-4 (64) 1K ~ 2M LV-5 (65) 2K ~ 4M LV-2C 50 ~ 100K LV-3C 200 ~ 400K *표준 LV 속도: 3 ~ 60 rpm 에 기초 Spindle 재질: Stainless steel 302 K = 1,000,  M = 1,000,000

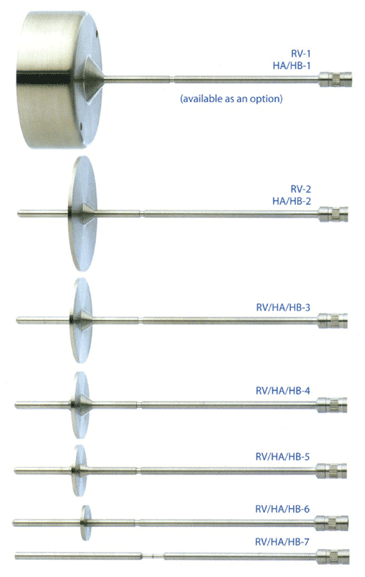

RV / HA / HB Spindles	기본구성: RV/HA/HB-2 ~ RV/HA/HB-7
	Spindle RV HA HB RV-1** 100 ~ 20K 200 ~ 40K 800 ~ 160K HA/HB-1** 100 ~ 20K 200 ~ 40K 800 ~ 160K RV/HA/HB-2 100 ~ 80K 200 ~ 160K 800 ~ 640K RV/HA/HB-3 100 ~ 200K 200 ~ 400K 800 ~ 1.6M RV/HA/HB-4 200 ~ 400K 400 ~ 800K 1.6 ~ 3.2M RV/HA/HB-5 400 ~ 800K 800 ~ 1.6M 3.2K ~ 6.4M RV/HA/HB-6 1K ~ 2M 2K ~ 4M 8K ~ 16M RV/HA/HB-7 4K ~ 8M 8K ~ 16M 32K ~ 64M *표준 RV/HA/HB 속도: 5 ~ 100 rpm 에 기초 **이 Spindle 은 옵션으로 사용가능 Spindle 재질: Stainless steel 302 K = 1,000,  M = 1,000,000

[점도계 악세사리]

Small Sample Adapter	2~ 16 ml의 소량의 sample을 측정하고자 할 때 사용하는 adapter
	- Water jacket으로 신속하고 정확한 시료 온도조절 가능 - 교환이 쉬운 Sample chamber - water jacket 에 단단히 장착 - 점도계나 항온조 설치를 방해하지 않으면서 sample chamber를 쉽게   교환/세척할 수 있도록 설계 - 온도 probe가 연결된 sample chamber로 sample의 정확한 온도 측정     표준 구성품 1. Water Jacket 2. Locating Channel Assembly 3. SC4 Spindle 선택 4. SC4 Sample Chamber 선택 5. 절연 Cap 6. Coupling Nut 및 Extension Link 7. RTD Temperature Probe 가 내장된 Chamber (Optional)

각 Spindle 점도 범위
	Spindle	SC4-18	SC4-31	SC4-34	SC4-16	SC4-25
	Sample chamber	SC4-13R(P)	SC4-13R(P)	SC4-13R(P)	SC4-8R(P)	SC4-13R(P)
	Sample volume	6.7 ml	9.0 ml	9.4 ml	4.2 ml	16.1 ml
	Shear rate(sec-1)	1.32 N	0.34 N	0.28 N	0.29 N	0.22 N
DVE-LV		3 ~ 10K	30 ~ 100K	60 ~ 200K	120 ~ 400K	800~ 1.6M
	Spindle	SC4-21	SC4-27(D)	SC4-15	SC4-28	SC4-29	SC4-14
	Sample chamber	SC4-13R(P)	SC4-13R(P)	SC4-7R(P)	SC4-13R(P)	SC4-13R(P)	SC4-6R(P)
	Sample volume	7.1 ml	10.4 ml	3.8 ml	11.0 ml	13.5 ml	2.1 ml
	Shear rate(sec-1)	0.93 N	0.34 N	0.48 N	0.28 N	0.25 N	0.40 N
DVE-RV		50 ~ 170K	250 ~ 830K	500 ~ 1.7M	500 ~ 1.7M	1K ~ 3.3M	1.25K~4.2M
DVE-HA		100 ~ 300K	500 ~ 1.7M	1K ~ 3.3M	1K ~ 3.3M	2K ~ 6.7M	2.5K~8.3M
DVE-HB		400 ~ 1.3M	2K ~ 6.7M	4K ~ 13.3M	4K ~ 13.3M	8K ~ 26.7M	10K~33.3M
M = 1,000,000   K = 1,000    cP = centipoise   mPas = millipascal seconds SC4-13R: Sample chamber   SC4-13RP: Sample chamber with RTD temperature probe SC4-13RPY: Sample chamber with RTD temperature probe and cable to viscometer /rheometer

Enhanced UL Adapter	1 ~ 10 cP 사이의 저점도 물질을 측정하고자 할 때 사용하는 adapter

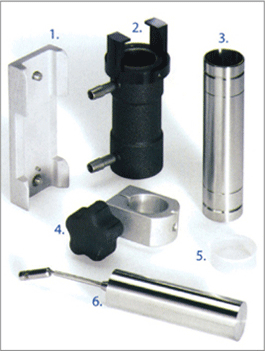

	- 점도계 모델에 따라서 1 cP 까지 측정가능 - 소량 시료 : 16 ml - 정밀 Cylindrical spindle 구성으로, 정확한 점도 및 전단률 측정 - ULA-40Y water jacket를 이용하여 온도를 정확하게 조절 - 작동온도범위: -15 ℃ ~ 100 ℃ - 빠르고 쉬운 Spindle 부착 - 빠르고 쉬운 Chamber 제거     표준 구성품 1. Locating Channel Assembly 2. Water Jacket 3. Chamber Tube 4. Thumbwheel이 달린 고리 5. Tube Cap 6. Universal coupling nut 이 달린 Spindle (304 s/s)

UL Adapter 측정범위
Model	DVE-LV	DVE-RV	DVE-HA	DVE-HB
측정점도범위	1.0 ~ 2K	6.4 ~ 2K	12.8 ~ 2K	51.2 ~ 2K
K = 1,000  cP = centipoise   mPas = millipascal seconds
