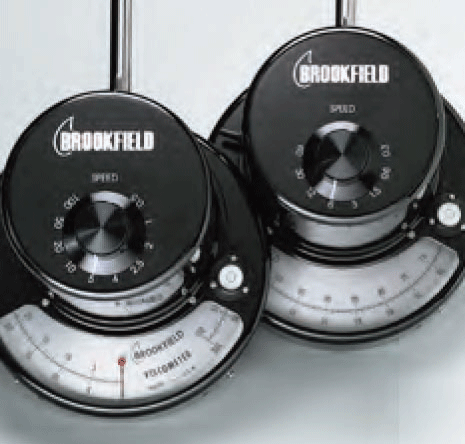

Dial Reading Rotational Viscometer
[제조사 : Brookfield]

 돌아가기



       [표준구성품]
  • 점도계 본체
  • 4 Spindle (LV모델)
    6 Spindle (RV, HA, HB 모델)
  • Lab stand (모델A)
  • Spindle guard leg (HA, HB모델제외)
  • 운반용케이스

[Ordering Information]
Cat. # 제 품 명
LVT LVT Dial Reading Rotational Viscometer 견적요청
RVT RVT Dial Reading Rotational Viscometer 견적요청
HAT HAT Dial Reading Rotational Viscometer 견적요청
HBT HBT Dial Reading Rotational Viscometer 견적요청

82년 이상의 아날로그 오리지널 점도계


  [주요 기능]
  • 82년 이상의 아날로그 오리지널 점도계
  • 아날로그 display 정보
    - Torque % 표시
    - 측정된 Torque를 Factor Finder로 통하여 cP로 변환
    - 속도 / Spindle
  • Spindle rpm range: 0.5 ~ 100 rpm
  • 전자 구동으로 조용하고 안정적인 운영 가능
  • 쉽고 간단한 운영 환경
  • 새로운 A모델 스탠드
  • 정확성: +/- 1.0% 미만
  • 재현성: +/- 0.2%


[SPECIFICATION]
 Model   점도범위 cP (mPas) Spindle speed
 최소  최대  RPM  선택개수
LVT  1*  2 M  0.3 ~ 60  8
RVT  100**  8 M  0.5 ~ 100 10
HAT  200**  16 M  0.5 ~ 100 10
HBT  800**  64 M  0.5 ~ 100  10


표준 Spindle은 15 cP 부터 측정 가능
* 1 cP와 같은 낮은 점도는 추가 액세서리를 사용하여 측정가능
** 최소점도는 선택사양 RV/HA/HB-1 spindle로 가능
M = 1,000,000, cP = Centipoise, mPas = Millipascal seconds

 LV Spindles 기본구성: LV-1 ~ LV-4
Spindle 측정범위
LV-1 (61) 15 ~ 20K
LV-2 (62) 50 ~ 100K
LV-3 (63) 200 ~ 400K
LV-4 (64) 1K ~ 2M
LV-5 (65) 2K ~ 4M
LV-2C 50 ~ 100K
LV-3C 200 ~ 400K
*표준 LV 속도: 3 ~ 60 rpm 에 기초
Spindle 재질: Stainless steel 302
K = 1,000,  M = 1,000,000
 RV / HA / HB Spindles 기본구성: RV/HA/HB-2 ~ RV/HA/HB-7
Spindle RV HA HB
RV-1** 100 ~ 20K 200 ~ 40K 800 ~ 160K
HA/HB-1** 100 ~ 20K 200 ~ 40K 800 ~ 160K
RV/HA/HB-2 100 ~ 80K 200 ~ 160K 800 ~ 640K
RV/HA/HB-3 100 ~ 200K 200 ~ 400K 800 ~ 1.6M
RV/HA/HB-4 200 ~ 400K 400 ~ 800K 1.6 ~ 3.2M
RV/HA/HB-5 400 ~ 800K 800 ~ 1.6M 3.2K ~ 6.4M
RV/HA/HB-6 1K ~ 2M 2K ~ 4M 8K ~ 16M
RV/HA/HB-7 4K ~ 8M 8K ~ 16M 32K ~ 64M
*표준 RV/HA/HB 속도: 5 ~ 100 rpm 에 기초
**이 Spindle 은 옵션으로 사용가능
Spindle 재질: Stainless steel 302
K = 1,000,  M = 1,000,000



[점도계 악세사리]

Small Sample Adapter 2~ 16 ml의 소량의 sample을 측정하고자 할 때 사용하는 adapter

- Water jacket으로 신속하고 정확한 시료 온도조절 가능
- 교환이 쉬운 Sample chamber - water jacket 에 단단히 장착
- 점도계나 항온조 설치를 방해하지 않으면서 sample chamber를 쉽게
  교환/세척할 수 있도록 설계
- 온도 probe가 연결된 sample chamber로 sample의 정확한 온도 측정





표준 구성품
1. Water Jacket
2. Locating Channel Assembly
3. SC4 Spindle 선택
4. SC4 Sample Chamber 선택
5. 절연 Cap
6. Coupling Nut 및 Extension Link
7. RTD Temperature Probe 가 내장된 Chamber (Optional)
각 Spindle 점도 범위
  Spindle SC4-18 SC4-31 SC4-34 SC4-16 SC4-25
Sample chamber SC4-13R(P) SC4-13R(P) SC4-13R(P) SC4-8R(P) SC4-13R(P)
Sample volume 6.7 ml 9.0 ml 9.4 ml 4.2 ml 16.1 ml
Shear rate(sec-1) 1.32 N 0.34 N 0.28 N 0.29 N 0.22 N
    LVT 5 ~ 10K 50 ~ 100K 100 ~ 200K 200 ~ 400K 800~ 1.6M

  Spindle SC4-21 SC4-27(D) SC4-15 SC4-28 SC4-29 SC4-14
  Sample chamber SC4-13R(P) SC4-13R(P) SC4-7R(P) SC4-13R(P) SC4-13R(P) SC4-6R(P)
  Sample volume 7.1 ml 10.4 ml 3.8 ml 11.0 ml 13.5 ml 2.1 ml
  Shear rate(sec-1) 0.93 N 0.34 N 0.48 N 0.28 N 0.25 N 0.40 N
   RVT 50 ~ 100K 250 ~ 500K 500 ~ 1.7M 500 ~ 1M 1K ~ 2M 1.25K~2.5M
   HAT 100 ~ 200K 500 ~ 1M 1K ~ 2M 1K ~ 2M 2K ~ 4M 2.5K~5M
   HBT 400 ~ 800K 2K ~ 4M 4K ~ 8M 4K ~ 8M 8K ~ 16M 10K~20M
M = 1,000,000   K = 1,000    cP = centipoise   mPas = millipascal seconds
SC4-13R: Sample chamber   SC4-13RP: Sample chamber with RTD temperature probe
SC4-13RPY: Sample chamber with RTD temperature probe and cable to viscometer /rheometer


Enhanced UL Adapter 1 ~ 10 cP 사이의 저점도 물질을 측정하고자 할 때 사용하는 adapter

- 점도계 모델에 따라서 1 cP 까지 측정가능
- 소량 시료 : 16 ml
- 정밀 Cylindrical spindle 구성으로, 정확한 점도 및 전단률 측정
- ULA-40Y water jacket를 이용하여 온도를 정확하게 조절
- 작동온도범위: -15 ℃ ~ 100 ℃
- 빠르고 쉬운 Spindle 부착
- 빠르고 쉬운 Chamber 제거





표준 구성품
1. Locating Channel Assembly
2. Water Jacket
3. Chamber Tube
4. Thumbwheel이 달린 고리
5. Tube Cap
6. Universal coupling nut 이 달린 Spindle (304 s/s)
UL Adapter 측정범위
Model

LVT

 RVT HAT HBT
측정점도범위 1.0 ~ 2K 6.4 ~ 2K 12.8 ~ 2K 51.2 ~ 2K
K = 1,000  cP = centipoise   mPas = millipascal seconds
