T65 Three roll

[Ordering Information] Cat. # 제 품 명   T65-ST T65 Three Roll Mill - Stainless steel 견적요청 T65-AL T65 Three Roll Mill - Alumina 견적요청 수평으로 서로 다른 방향으로 회전하는 3개의 Roll의 비벼짐을 이용 Paste와 같은 고점도 샘플의 Milling, Mixing, Dispersing 효과를 동시에 얻을수 있는 Three Roll Mill Paste, slurry, epoxy, sealant, cosmetic 과 같은 고점도샘플의 교반, 분산, 분쇄에 매우 용이   [주요 기능] Smalll sample 전용 mill Roller 직경 65 mm, 길이 127 mm Cooling 및 Heating이 가능한 Roll 구조 - Milling시 발생하는 샘플의 온도변화를 조절 다양한 Roller 재질 샘플의 특성에 따라서 2종류의 roller 재질 선택 - Stainless steel, Alumina 일정한 Roller 회전비율 - 3종류의 roll이 4 : 2 : 1의 비율이 회전하여 최적 샘플처리가 되도록 함 Material of SUS roller: 420J2 Stainless steel Emergency stop button 과 Pull over 안전장치 VFD에 의한 자유로운 Roller speed control 4개의 hand wheel과 filler gauge를 이용한 roller 사이의 미세한 gap 조절

제품 동영상	동영상 자료실 가기
Three Roll Mill - T65 Operation
Three Roll Mill Application

[제품설명]
	수평으로 놓여진 3개의 Roll이 서로 다른 방향으로, 각각 다른 속도로 회전하여 압력, 전단력 (shear), 마찰 등이 작용 Sample을 Feed roller 와 Center roller 사이에 붓고, roller 사이의 좁은 gap으로 샘플들이 유입 동시에 분쇄 되면서 milling이 일어나게 됨. 더 빨리 회전하는 Center roller 와 Apron roller 사이에 샘플이 유입되면서 high shear force 발생으로 비벼짐현상이 생기면서 milling, mixing이 완료됨.

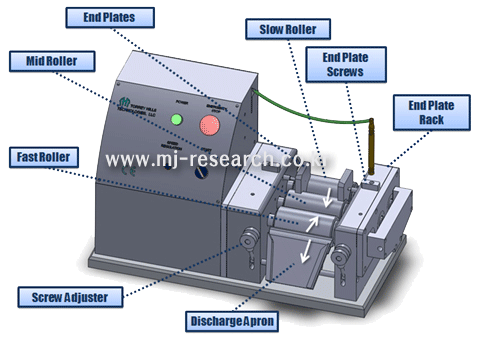

[Three Roll Mill Structure]
	Three roll mill 의 구성 Base, Cover Roller bearing Teflon endoplates Discharge collecting blade Cooling system Gears and wheel

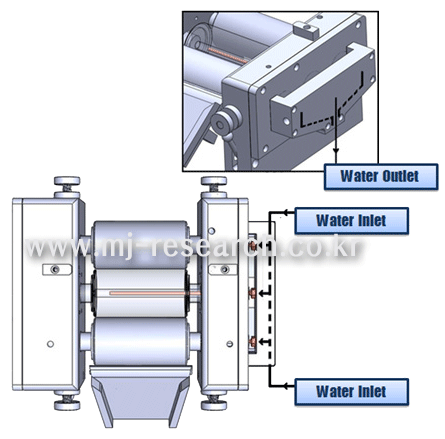

[Three Roll Mill Cooling System]
	Three roll mill은 Roll 내부 안쪽에 유체가 흐를 수 있는 구조로 되어 있음 (왼쪽 그림의 분홍색 부분) Roll 내부 안쪽으로 Cooling water를 흘려 줌으로서, milling시 발생하는 열을 제어할 수 있음. Cooling water 외에 일정온도의 유체를 circulation을 시켜 ㅅ햄플온도를 유지할 수 있음

[Application]
	Paste
		Pastes for coating of monitors and screens Pastes containing noble-metal Resistor pastes Soldering pastes Flux pastes Thick-film technology Luminescence pastes etc..
	Ink, Paint
		Printing ink Ceramic color Offset ink Silk screen printing ink Glass color Surface coating Aritist's paint dye etc..
	Cosmetics & Food
		Lipsticks Lip liners Eye liners Make-up Suntan lotion Chocolate Nougat etc...
	Nano Mateirals	Chemical and pharmaceutical products
	Carbon nano tube (C.N.T.) Ceramic materials Fuel cell materials Slurry etc....	High-performance lubricats Gels Ointments Creams etc..

[SPECIFICATION]
Model		T65
Roller size		￠65x 127 L (mm)
Roller materials		ST: Stainless steel roller  AL: Alumina (Al2O3) roller
Roller Speed		Max. 432 rpm
Roller 회전비		4 : 2 : 1
Roller temp. control		가능
Speed of Roller	Slow roller	0 ~ 108 rpm
	Middle roller	0 ~ 216 rpm
	Fast roller	0 ~ 432 rpm
Dimensions(W x D x H)		635 x 280 x 381 mm
Weight		75 kg
전원		AC 220V, 60Hz
