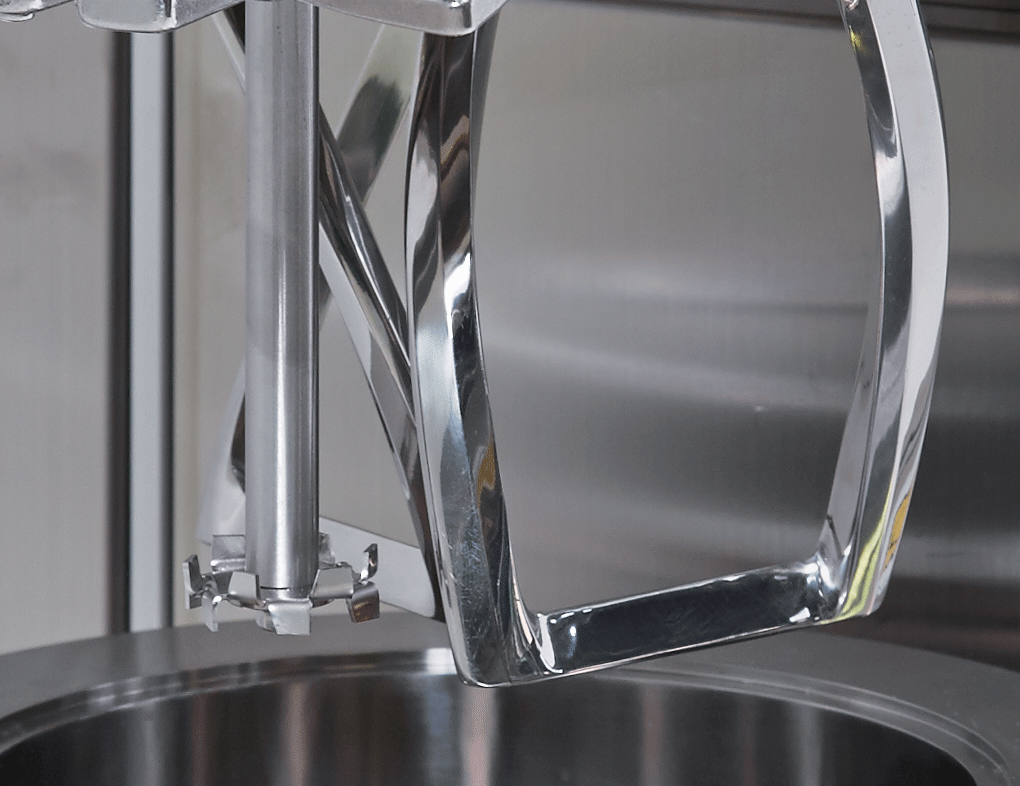

HIVIS 2P-1 Twisted 2-blade & Disper blade

[Ordering Information] Cat. # 제 품 명   HDM3D2 T.K HIVIS DISPER MIX Model 3D-2 견적요청 최대 1,000,000 cPs의 고점도 sample의 mixing, kneading에 사용하는 Small-batch Mixer / Kneader 2-step Blade의 공전/자전운동을 통한 dead space를 최소화한 고점도 Planetary Mixerr   [주요 기능]    Mixing section (blade) 2-step 교반, 분산 - Twisted 된 2개의 blade 가 revolution, rotation을 동시에   하여 slurry, paste와 같은 고점도 샘플의   mixing 및 kneading 이 가능 - 고속 Disper impeller 를 이용한 교속 교반 Mixing 과정 중에 생길 수 있는 sample 내의 ‘dead zone’을 최소화    Stainless steel vessel Double jacket stainless steel vessel Vessel 과 cover는 진공조건을 만들 수 있는 sealing 구조 Cover 상부에 진공장비를 연결할 수 있는 vacuum port 및 gauge, vessel 내부의 실험과정을 볼 수 있도록 하는 투시경, 실험 중 추가적인 sample 투입이 가능한 port 가 존재 Vacuum pump을 연결하여 vessel 내부의 진공조건을 설정하고, sample 내부에 존재하는 air 를 제거하는데 효과적 (De-aeration) Vessel 하부에 sample의 온도를 측정할 수 있는 thermometer가 내장 처리하는 sample의 특성에 따라서 wet part 부분을 ceramic coating 가능   Heating & cooling 외부로부터 Heating/cooling circulator 을 이용하여 double jacket vessel에 열매유나 냉각수를 feeding 하여 sample의 온도를 조절

제품 동영상	동영상 자료실 가기
HIVIS DISPER MIX 3D-2

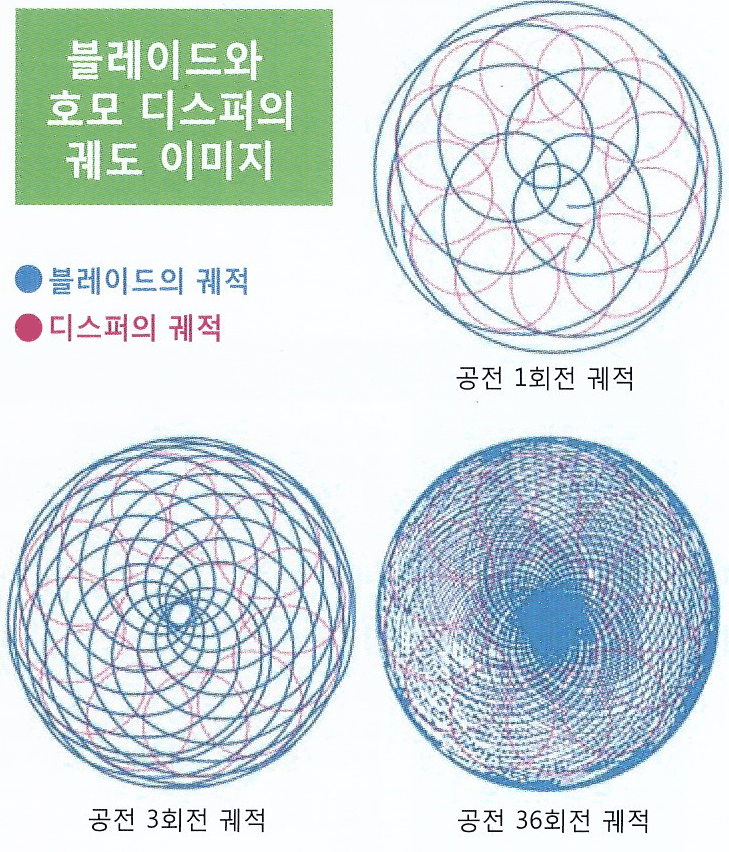

[Hivis Disper Mix 3D-2 모델의 Mixing 궤도]
	2-step Mixing System의 특징 및 장점 Twisted 의 2개의 blade로 고점도 샘플의 교반 및 분산 (Planetary mixer) 최대 10,000 rpm까지 회전하는 고속 Disper 이용 (Disper mixer) Dead zone를 최소화하여 샘플 전체의 균일한 교반, 분산이 가능 Paste, slurry 과 같은 고점도물질의 뭉침현상 최소화 파우더 함량이 많은 샘플 실험시 파우더끼리 뭉침현상 최소화 Planetary mixer 및 Disper mixer의 동시동작 및 각각 개별 동작이 가능

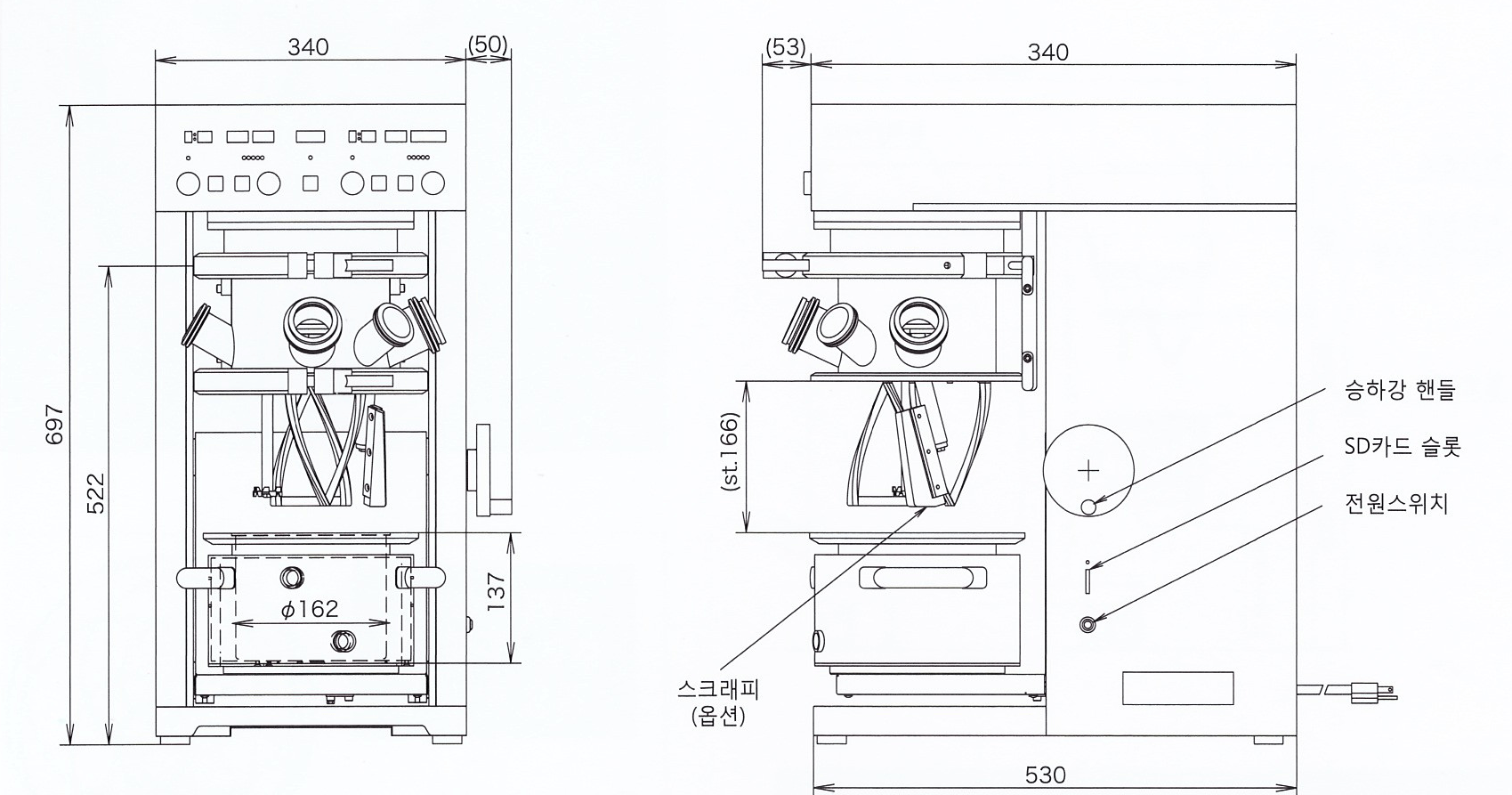

[DIAGRAM]

[SPECIFICATION]
Technical Data	Model 3D-2
Input power	AC 100 V
Frequency	50 / 60 Hz
Full capacity(H2O)	2.9 L
Working capacity(H2O)	1 ~ 2 L
Mixing section  Planetary mixer	Planetary Mixer
	- Motor power: 0.5 kW     - Orbital revolution : 10 ~ 120 rpm      - Own axis rotation : 31 ~ 308 rpm     - 접액부 재질: SUS304
Mixing section  Disper mixer	Disper Mixer
	- Motor power: 0.25 kW     - Speed range: 1,000 ~ 10,000 rpm      - 접액부 재질: SUS304
Speed dispaly	LED digital
Display panel	Speed, vessel temperature, ammeter, time
Operation control	Run/stop, speed, timer
General Data
Dimensions (W x D x H)	340 x 530 x 697 mm
Weight	80 kg
