FILMIX FM-30-L (박막선회형 고속분산믹서)
[제조사 : PRIMIX, Japan]

 돌아가기

FILMIX FM-30-L





[Ordering Information]
Cat. # 제 품 명
FM-30-L FILMIX Model FM-30-L 견적요청

Thin-Film High-speed Mixer (박막선회형 고속분산믹서)
최대 40 m / s 의 Tip speed를 이용하여 균일 분산 및
나노수준 분산이 가능한 Thin-Film High-speed Mixer

  [주요 기능]

  • Speed range: 500 ~ 22,000 rpm
  • Volume range: 7 ~ 13ml
  • 접액부 재질: ceramics
  • Batch 타입
  • Cooling circulater 필요 (option) - 외부장비 연결
   [주요 장점]

  • 나노수준 분산 가능
    - 최대 40 m/s 의 Tip speed 의 고속 샘플회전 속도를
      이용하여 나노수준 분산이 가능
    - 일반 Homogenzer tip speed의 2~3배 이상의 속도
  • 균일하고 Sharp 한 입도분포로 분산 가능
    - Vessel의 속도 조절 및 샘플의 체류시간을 조절,
      샘플전체에 균등한 에너지가 가해지도록 설계되어,
      균일하고 Sharp한 입도가 형성되도록 함
  • 고점도물질의 효과적인 분산가능
    - 원통형 vessel의 고속회전으로 slurry와 같은
      고점도샘플의 효과적인 분산이 가능
  • 분산안정성 향상
    - 입자를 작게 하고 계면특성을 유지시키는
      부드러운 분산이 가능하여 분산안정성을 향상 시킴
  • 입자구조의 손상 최소화
    - 원통형 vessel의 회전을 이용하기 때문에
      입자구조를 손상을 최소화 하여 분산가능

[Application]

  • Battery
    - Lithium-ion battery, Fuel cell electrode etc
  • IT materials
    - Ceramic materials, Metallic materials,
    Display meterials, Encapsulant, Capacitors,
    Conductive paste.
  • Cosmetics
    - Sun creams, Lotions, Emulsion, Creams
  • Pharmaceuticals
    - DDS medication, Liposome, Lipid emulsions
  • Chemicals
    - Inks, Toners, Resins, Coating materials


제품 동영상 동영상 자료실 가기
FILMIX Model FM40-L
FILMIX Model FM56-L



Constrution and Dispersion Principle of FILMIX
  Filmix는 5가지로 구성되어 있음
  1. Rotating shaft
  2. Rotor (PC wheel)
  3. Stationary vessel
  4. Discharge weir
  5. Overflow vessel


  • Filmix는 고속 회전하는 Rotor (PC wheel)의 원심력을 이용
  • 이 원심력으로 샘플을 고속회전 시켜 Vessel wall 로 빠르게 이동
  • 고정되어 있는 Vessel wall의 미세간격 사이로, 50m/s 의 속도로 샘플이 빠져 나가면서
    "Thin Film" 이 형성
  • 이 과정에서 강한 Shear stress가 발생하고, 샘플이 미세크기 및 나노수준으로 분산됨
  • PC wheel에 의한 turbulent flow와 two-directional flow pattern에 의해서
    짧은 시간내에 균일한 분산이 가능

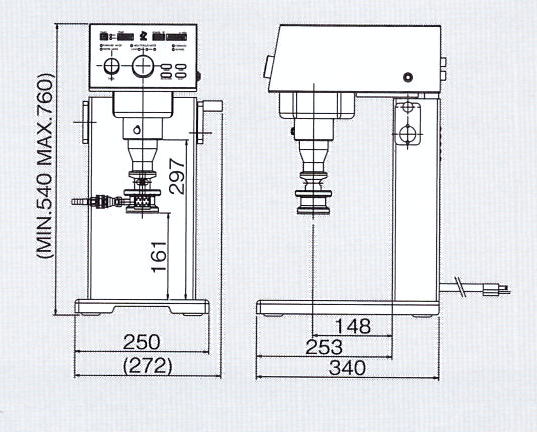

[DIAGRAM]


[SPECIFICATION]
Technical Data   FM-30-L
Working capacity   Batch  7 ~ 13 ml
 Continuous  -------
Power supply   Voltage  AC 95 ~ 110V, 50/60Hz, Single phase
 Cable  1.5 m
 Plug  Grounded 2P, 125V, 15A
Motor (kW)    0.75
 Main material of
wetted parts  		 Standard  Ceramic
 Optional  SUS304
  Control panel
  		 Type  Controller
 Display  Speed (r/min), temp., current.,
 power output, motor load, errors
 Operation  Start/stop
 Setting  Speed (r/min), timer
 Data logging  SD card
Approx. weight (kg)  23
Utilities
(optional)  		 Seal gas  --------
 Jacket cooling  Cold water: 5 ~ 10℃
 Cooling power: 450 W
